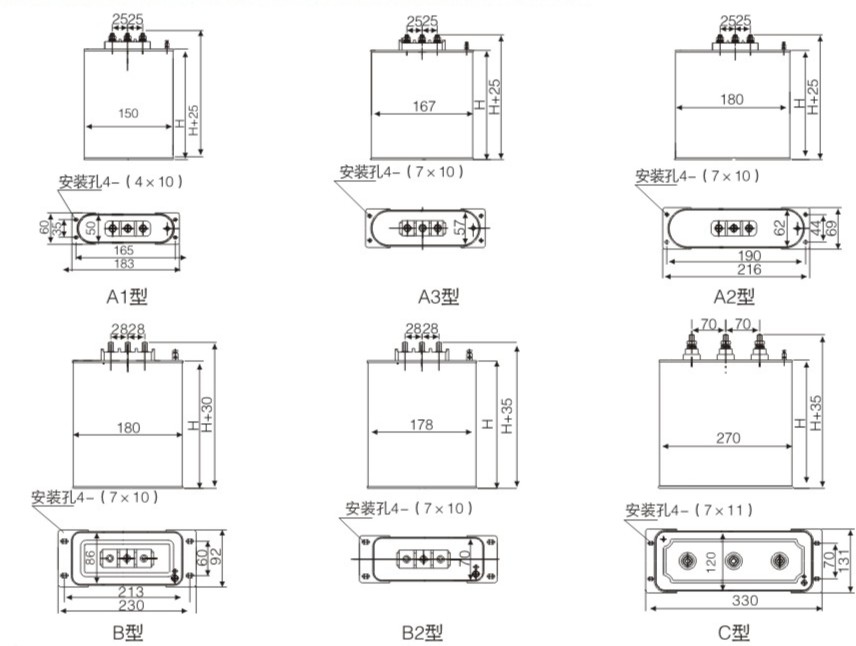

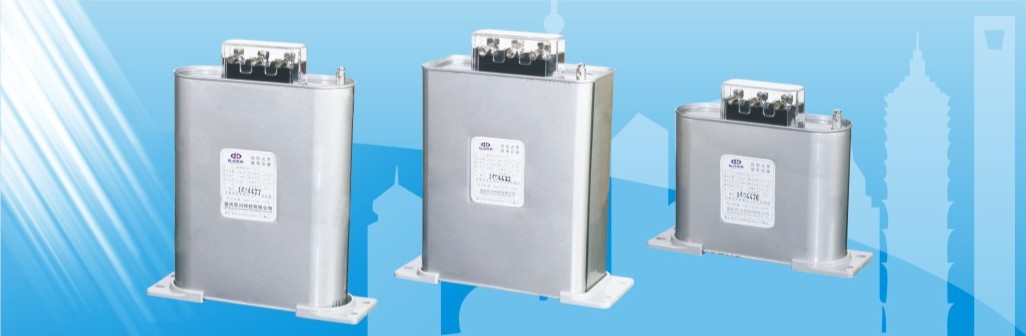

主要用途与适用范围

用于频率 50Hz 或 60Hz 的交流电力系统中，提高功率因数、减少线路损耗、改善电压质量。适用于低压配电网络、工矿企业、楼宇建筑等场合。

工作条件

• 环境温度：-25℃ ~ +45℃（海拔 2000m 以下）；-25℃ ~ +40℃（海拔 2000m 以上）
• 相对湿度：40℃时 ≤50%，20℃时 ≤90%
• 安装地点无剧烈振动、无易燃/易爆/腐蚀性气体、无导电尘埃
• 运行电压不超过额定值的 1.1 倍，运行电流不超过额定值的 1.3 倍

结构特征

体积小、重量轻、损耗低、具有自愈性能；内置放电电阻，断电后 1 分钟内端子电压降至 75V 以下；金属化聚丙烯薄膜卷绕元件，安全性高、不漏油、防腐外观。

主要用途

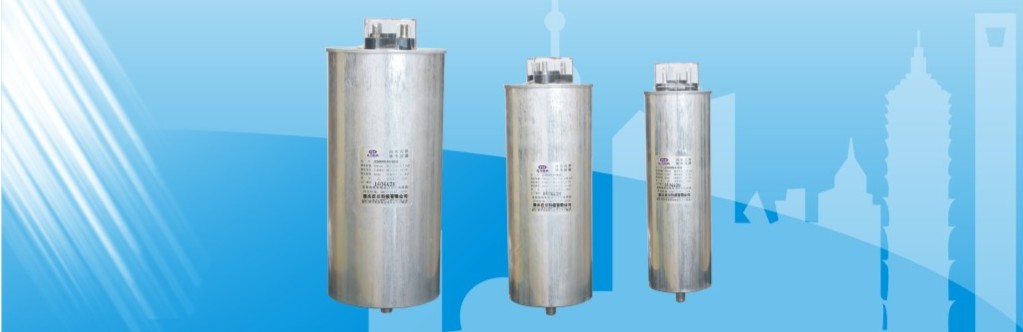

MKP 系列圆柱形电容器采用金属化聚丙烯薄膜、铝外壳、内置放电电阻，适用于单相或分相补偿回路，以及需紧凑安装的无功补偿装置。

主要技术参数

• 额定电压：230V / 250V / 400V / 450V / 525V
• 容量偏差：±5%
• 损耗角正切：tanδ ≤ 0.002（50Hz, 20℃）
• 耐压：端子间 2.15Un / 10s；端子对外壳 3kV / 10s
• 绝缘等级：B 级（130℃）

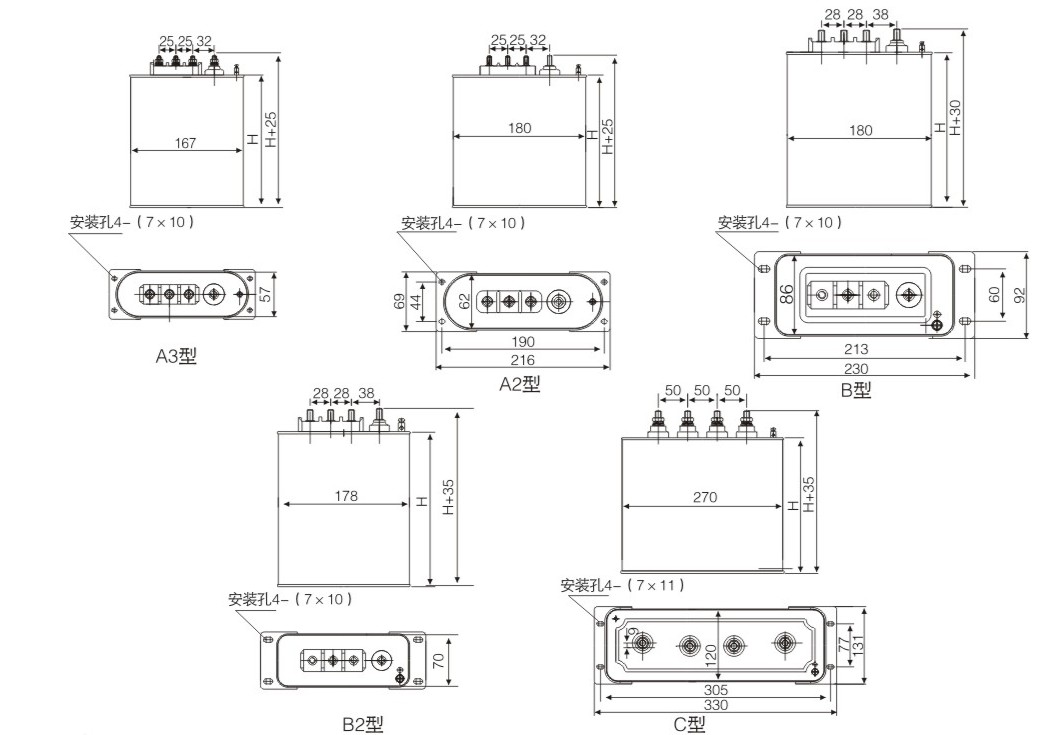

主要用途

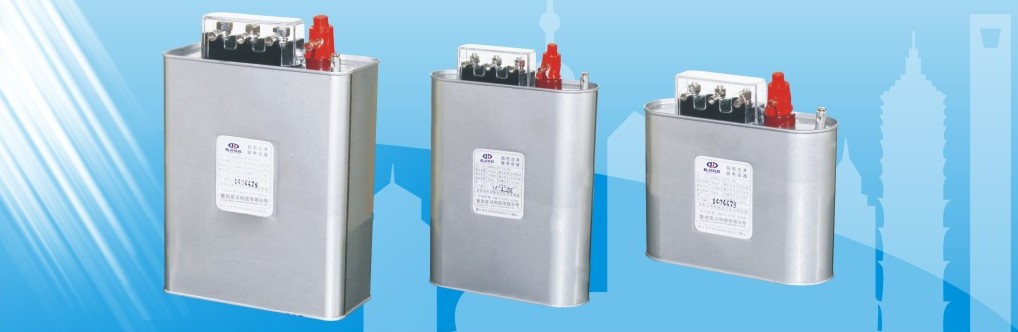

用于三相负荷不平衡场合，对各相分别进行无功补偿，解决单相负载造成的功率因数偏低、三相电流不平衡问题。广泛用于单相供电支路、农网、照明等场景。

工作条件

• 环境温度：-25℃ ~ +45℃；海拔 ≤ 2000m
• 安装地点无剧烈振动、无易燃/易爆/腐蚀性气体
• 额定电压 0.25kV，额定频率 50Hz

型号说明

例：0.45-3-1 → 额定电压 0.45kV / 容量 3kvar / 设计序号 1

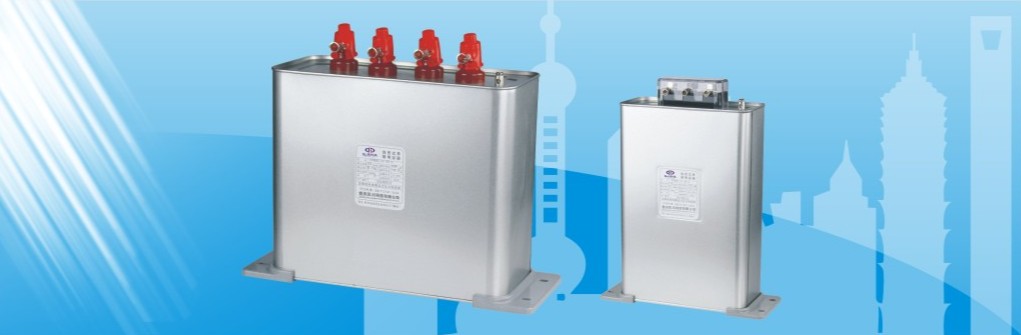

主要用途与性能特点

用于谐波滤波回路，与电抗器组成 LC 滤波器，吸收电网特征次谐波、抑制谐振、改善电能质量。自愈式金属化薄膜结构，体积小、损耗低、自愈性强。

• 额定电压：0.25kV（单相分相滤波）
• 容量偏差：±5%；损耗角正切 tanδ ≤ 0.002
• 内置放电装置，符合相关安全标准

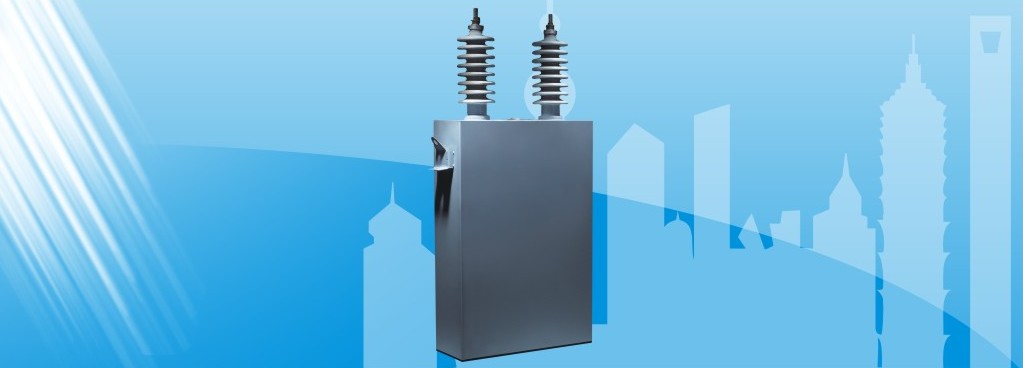

用途与结构

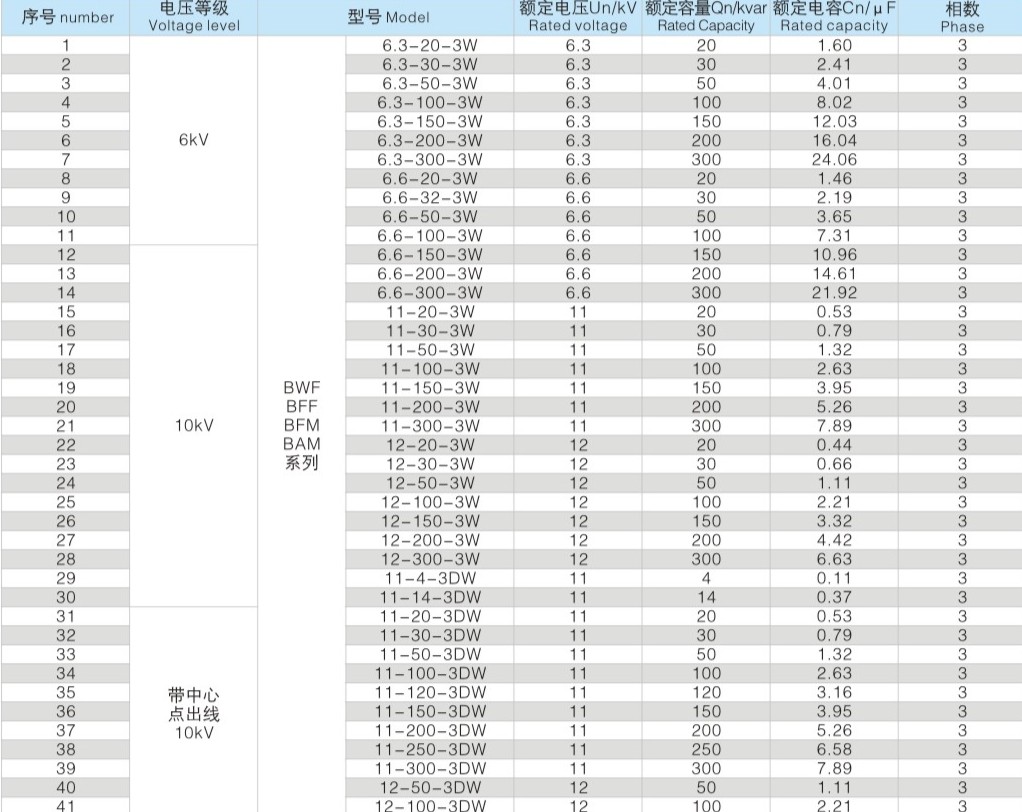

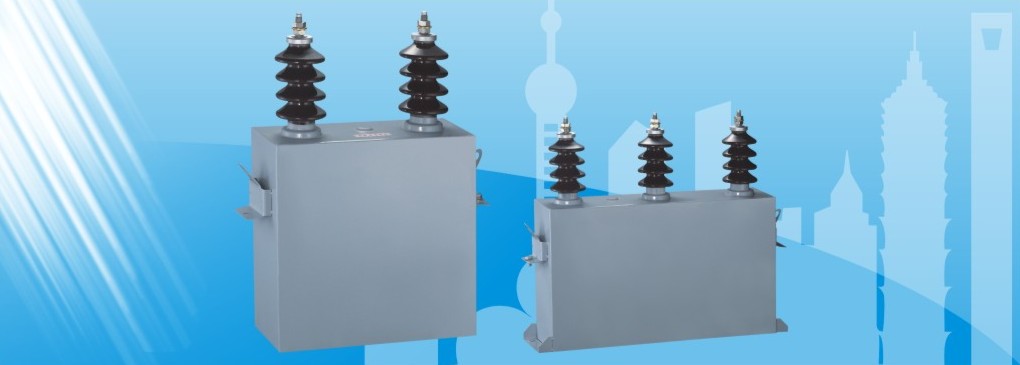

用于 6kV / 10kV / 35kV 高压电力系统，进行集中补偿、提高系统功率因数。箱式外壳、瓷套绝缘端子，元件采用全膜/膜纸复合介质，浸渍结构安全可靠。

使用条件

• 海拔 ≤ 1000m；环境温度 -40℃ ~ +40℃
• 稳态过电压：1.10Un（每 24h 累计 ≤ 8h）；1.15Un（每 24h ≤ 30min）
• 稳态过电流：≤ 1.30In（含谐波电流）

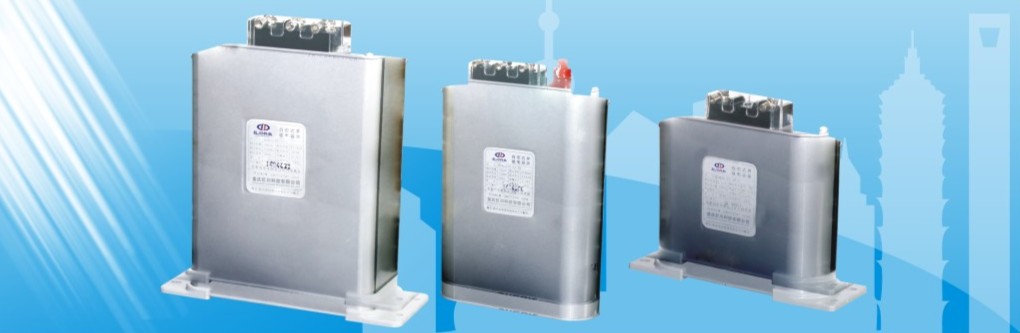

概述与主要特点

采用金属化聚丙烯薄膜、干式无油结构，无泄漏、无燃烧爆炸风险，环保安全。适用于对防火、环保要求高的场合（如室内、矿井、船舶等）。

• 额定电压、容量按订货要求
• 损耗角正切 tanδ ≤ 0.002
• 耐压：端子间 2.15Un / 10s；端子对外壳 3kV / 10s
• 放电装置：内置放电电阻，符合标准

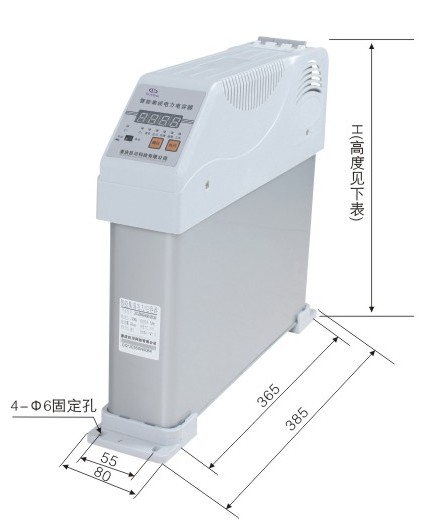

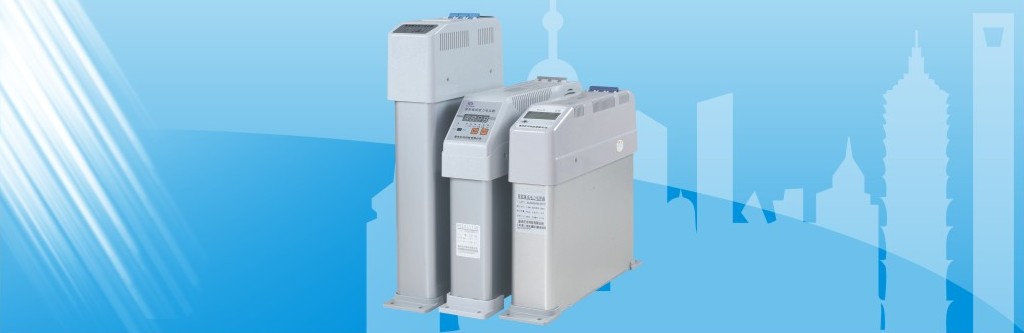

概述

集电容器、投切开关、保护装置、控制器于一体的智能无功补偿单元，体积小、安装方便，支持 RS485 组网通信，实现自动无功补偿。

主要技术指标

• 电源条件：~220V/380V，电压偏差 ±20%，频率 48.5~51.5Hz，功耗 < 1W
• 谐波：THD ≤ 5%
• 测量误差：电压 ≤ 0.5%，电流 ≤ 1%，功率因数 ≤ ±1.5%，温度 ±1℃
• 环境：-40 ~ 40℃，湿度 20~90%，海拔 ≤ 2000m
• 可靠性：控制准确率 100%，容许投切次数 100 万次
• 电气安全：符合 DL/T842-2003、GB/T22582-2008
• 图形符号：ZG（三相共补）、ZY（分相补偿）

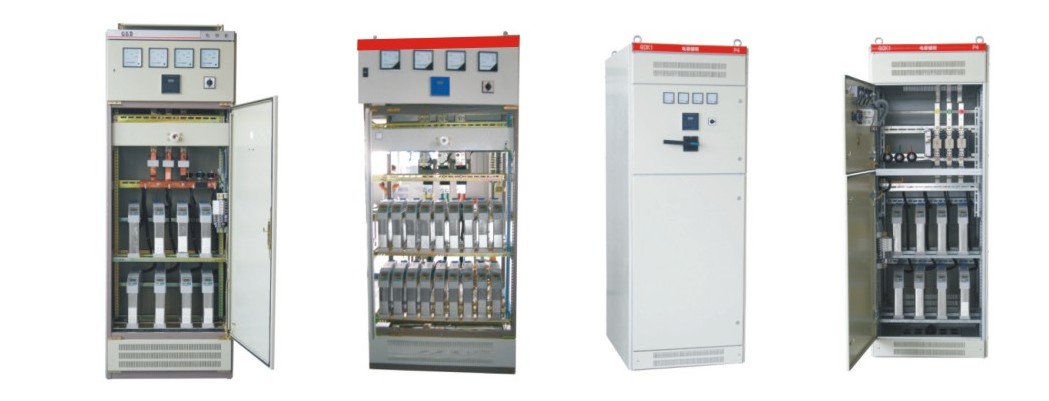

成套柜应用参考

1000mm 宽柜：最大 800Kvar / ≤ 20 台；800mm 宽柜：最大 600Kvar / ≤ 16 台

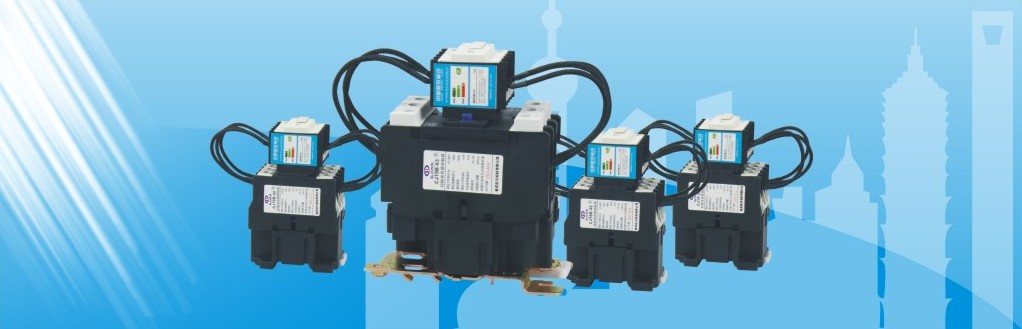

用途

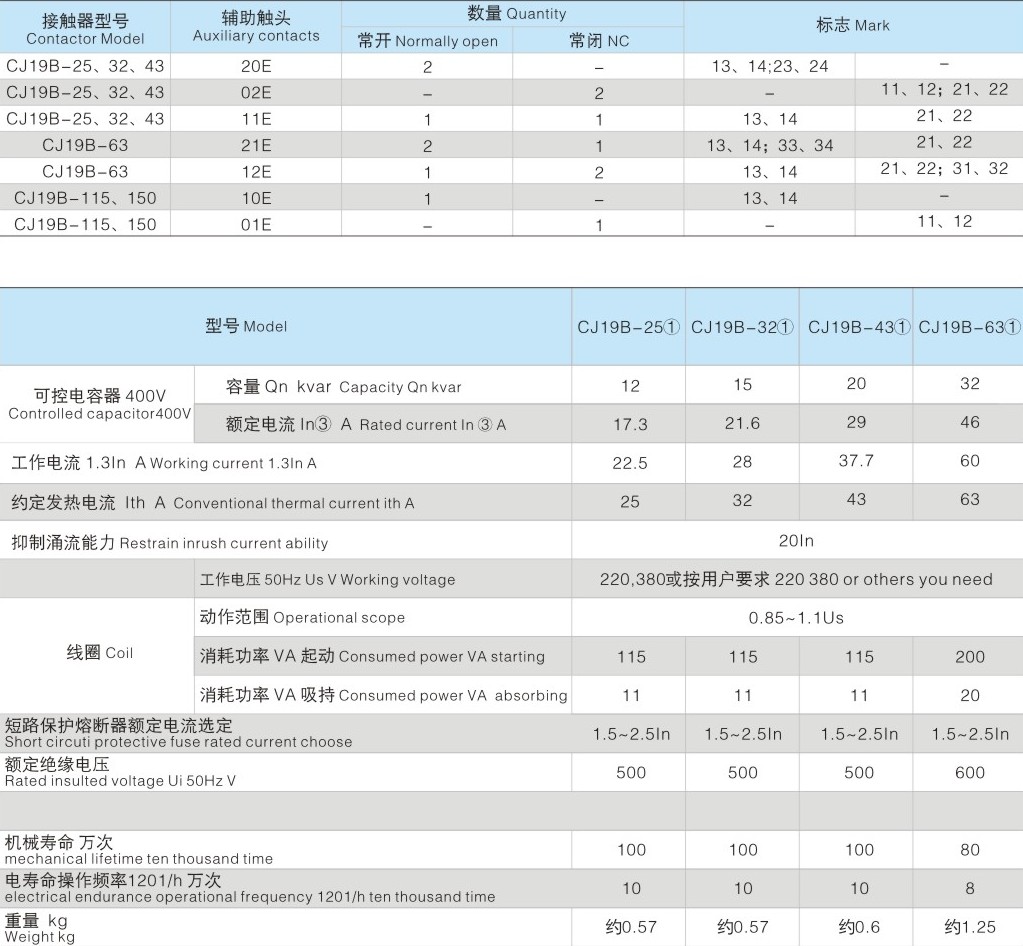

专门用于投切电容器组，内置抑制涌流装置（限流电阻+辅助触头），将合闸涌流限制在允许范围内，保护电容器与接触器触头，延长使用寿命。

正常工作条件

• 环境温度：-5℃ ~ +40℃；海拔 ≤ 2000m
• 安装类别：III 类；污染等级：3 级
• 线圈控制电压：AC 220V / 380V

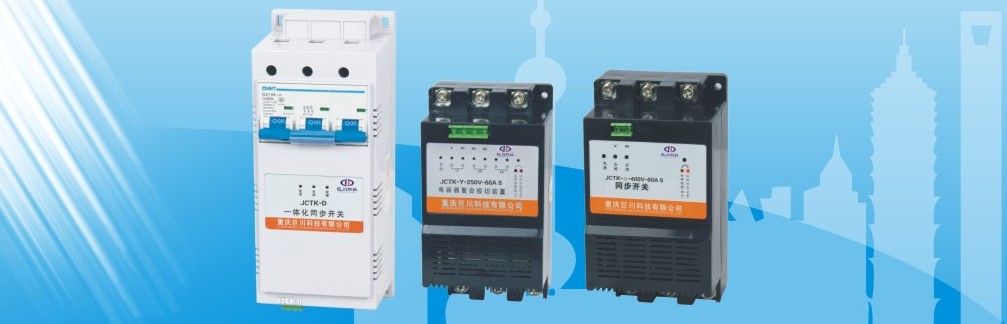

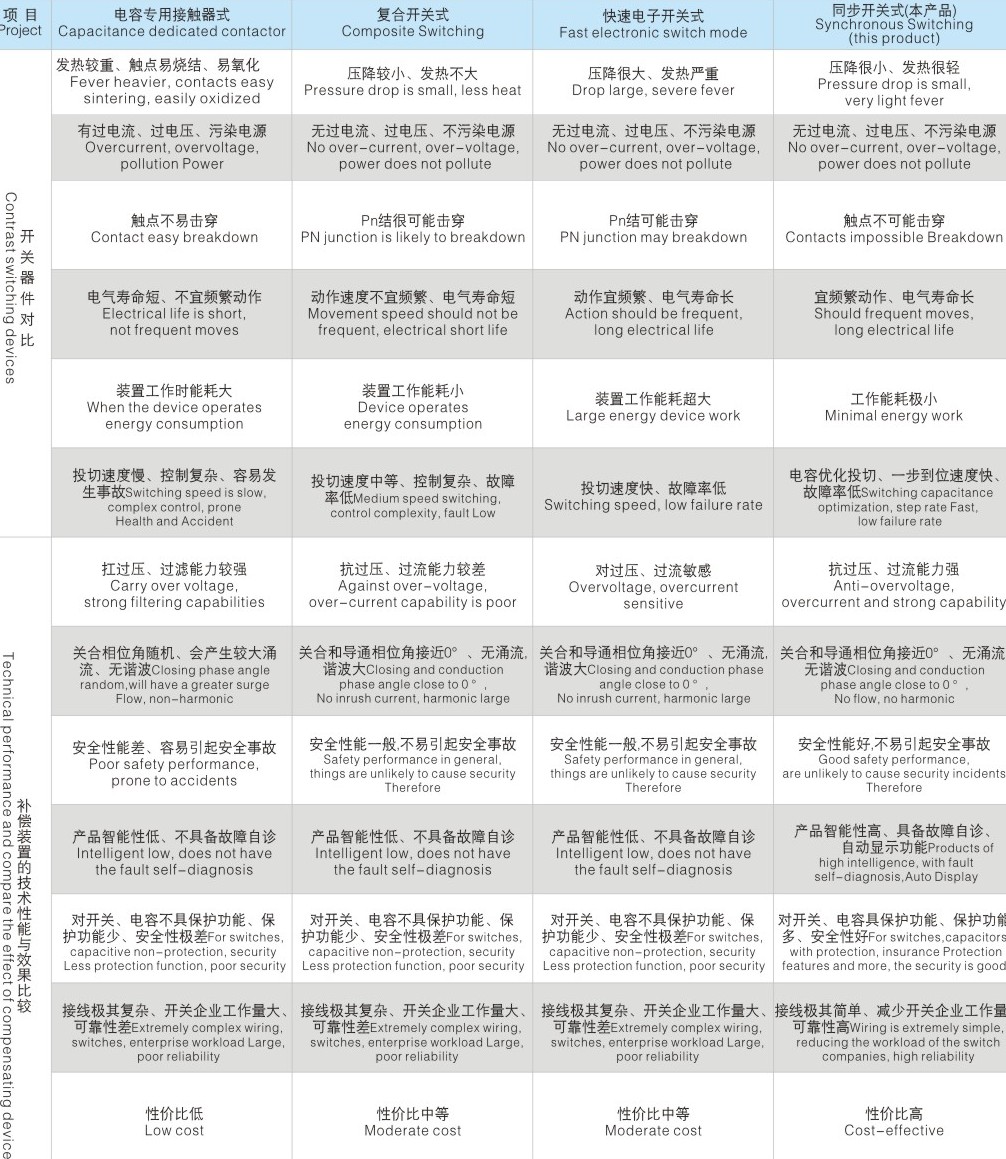

概述与主要技术特点

• 无涌流投切：过零检测，电压过零接通、电流过零断开
• 无可控硅组件故障，可靠性高、功耗低
• 抗谐波能力强，不产生谐波污染
• 响应速度快，投切时间 ≤ 20ms
• 可直接替代接触器、复合开关使用

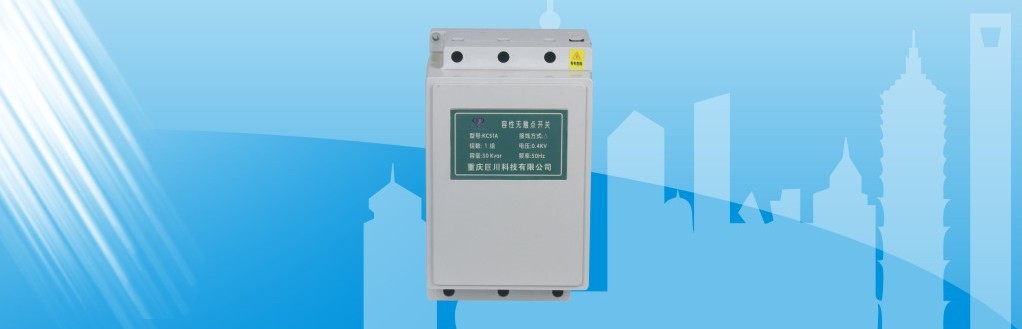

用途

用于无功功率快速动态调节，采用电力电子 + 机械混合方案，实现分级快速补偿，响应速度快、无涌流、无谐波，适用于负荷波动大的场合。

接线说明

含三相电路原理图，IFT1、IFT2 为电流采样端子，EV 为控制电压端子。

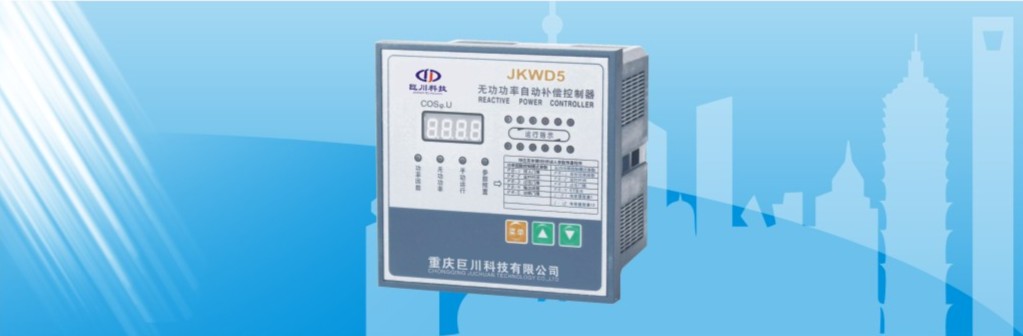

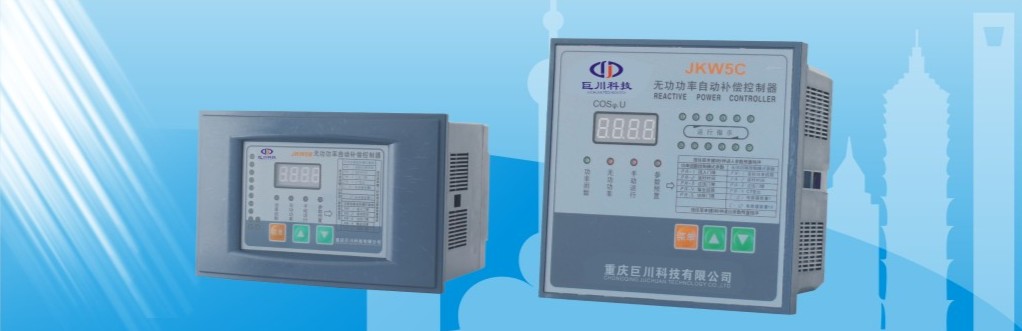

功能特点

• 高精度补偿：采样电压电流，自动跟踪负荷变化
• 宽范围显示，过欠压保护、缺相保护
• 支持共补（三相）与分补（分相）两种模式

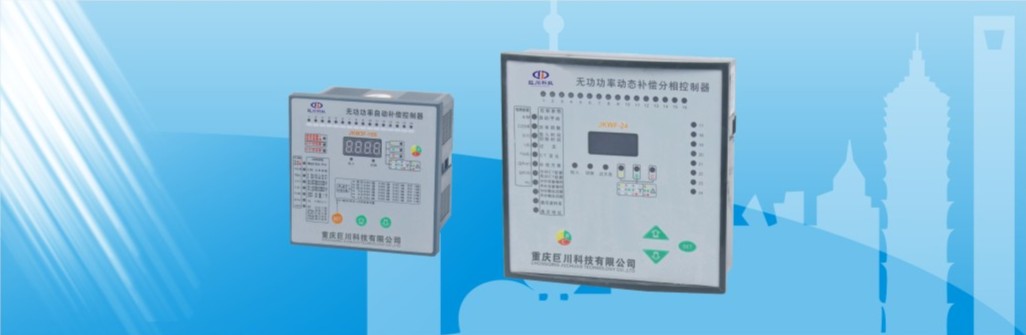

• JKWD5 动态型 / JKW 静态型 / JKW3F 分补型

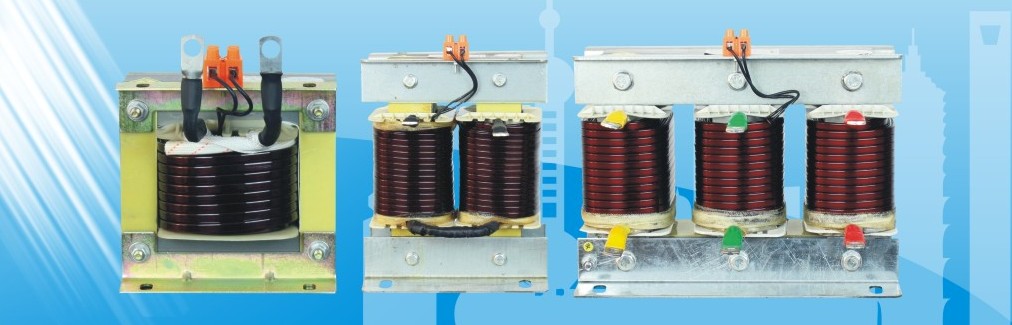

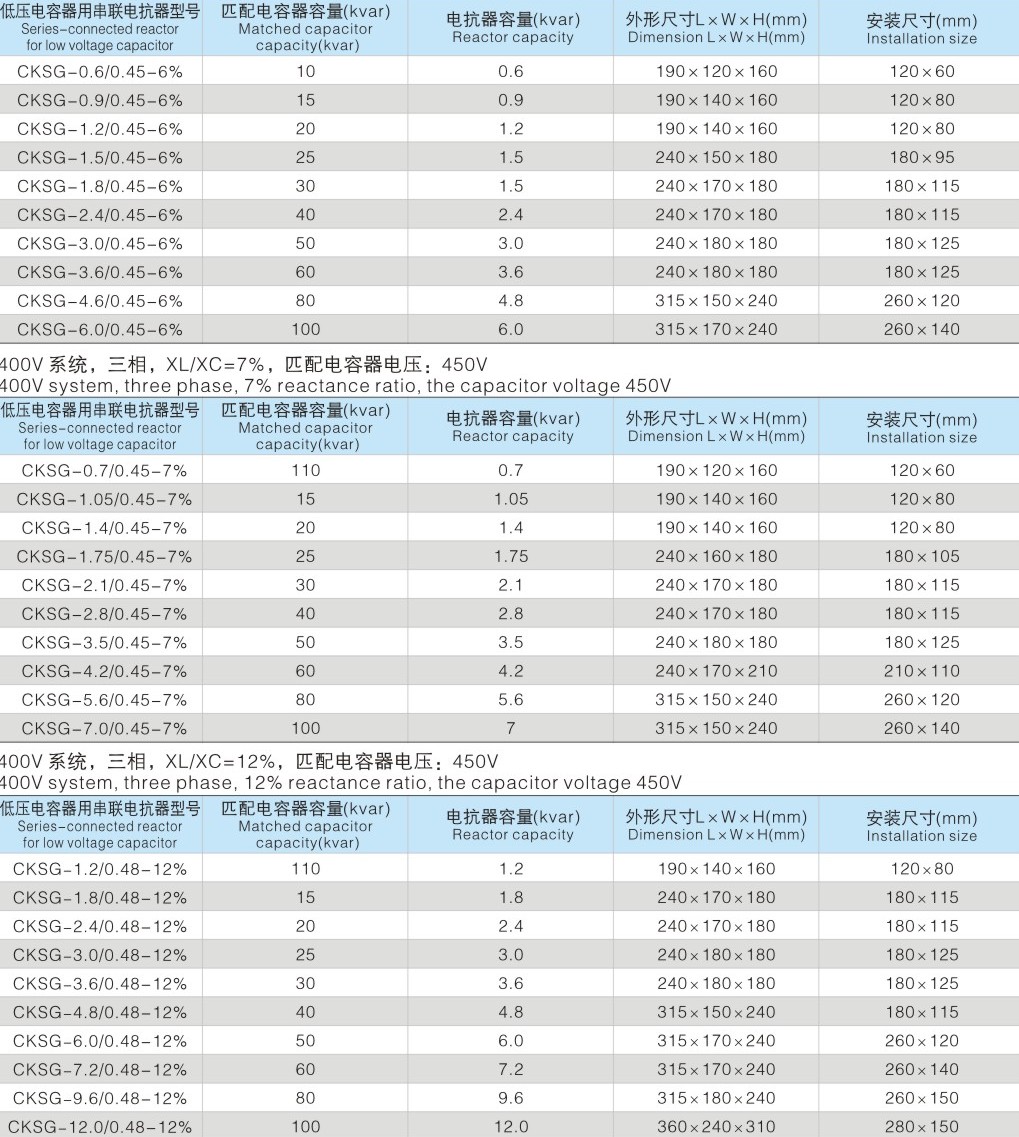

CKSG 低压串联电抗器

与电容器串联，抑制合闸涌流与谐波放大，保护电容器。常用电抗率 6% / 7% / 12%，对应抑制 5、7 次等特征谐波。

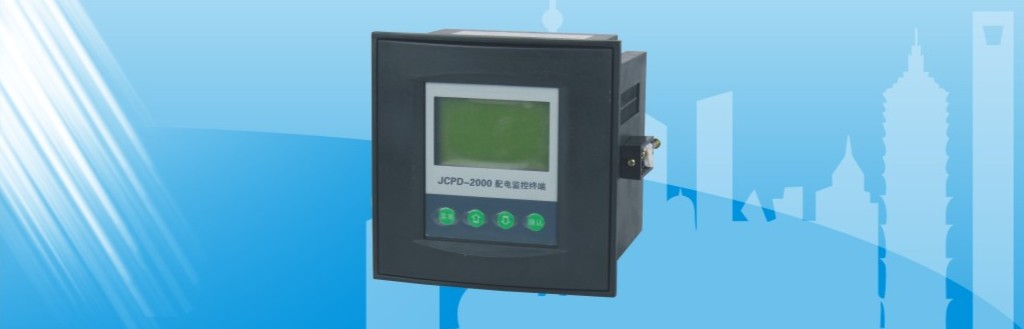

JCPD-2000 配电监控仪

用于配电系统电力参数实时监测，测量电压、电流、功率、电能、谐波等，支持通信组网。

使用环境条件

• 海拔 ≤ 2000m；环境温度 -5℃ ~ +40℃；湿度 ≤ 90%
• 安装地点通风良好，无腐蚀性气体、无剧烈振动
